巴歇尔槽流量计

主要包括入口收缩段、喉道段和出口扩散段。入口收缩段呈喇叭状，可使水流平稳进入槽内；喉道段是最关键部分，其两侧平行且有下降坡度，能改变水流形态；出口扩散段则保证水流顺利流回原渠道.

基于文丘里效应，水流经收缩段时，横截面变小，流速增加，水位降低，通过测量收缩段或喉道段的水位，再依据固定的水位-流量关系公式，就能得出水流量.

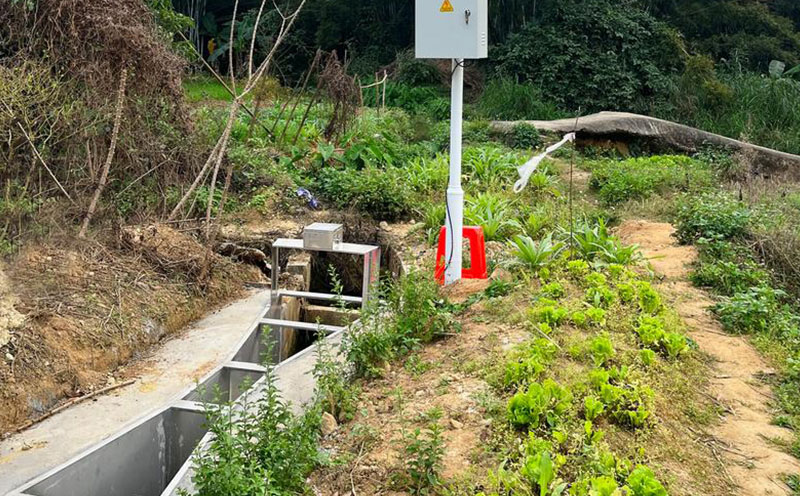

用明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。利用超声波传感器测量量水堰槽内的水位，再按相应量水堰槽的水位—流量关系反算出流量。

● 城市供水引水渠

● 火电厂冷却水引水和排水渠

● 污水治理流入和排放渠

● 工矿企业废水排放

● 水利工程和农业灌溉用渠道
